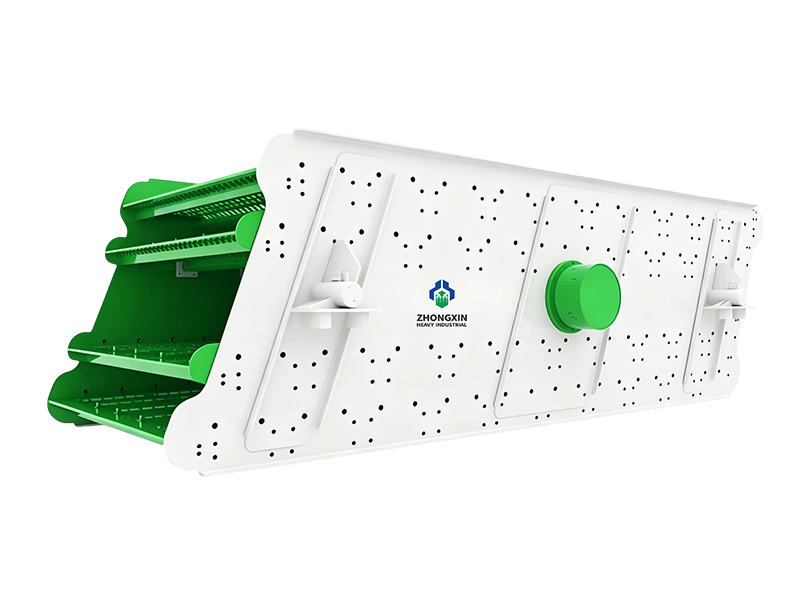

豫公网安备 41082202410883号豫ICP备15001680号YK 系列偏心块式振动筛是焦作中鑫重工在国际主流振动筛结构基础上改良创新的圆振动筛分设备，激振器通过万向轴连接，轴系布置在设备重心位置，产生圆形振动轨迹，筛机安装倾角可调，适配粗碎、中碎、细碎全流程物料筛分。整机经过有限元疲劳分析，模块化激振器，高强度螺栓装配，广泛应用于砂石骨料、矿山生产线，河南厂家可配套整套破碎筛分解决方案。
YK 偏心块式圆振动筛采用模块化整体激振器，承载能力强、拆装维护便捷；筛箱框架铆接结构搭配高强度扭剪螺栓，规避焊接开裂风险；激振力、振动频率均可调节，筛分处理量大、筛分效率高；零部件标准化模块化程度高，配置减振防护结构，运行稳定、整机使用寿命长。
YK 系列偏心块振动筛电机通过 V 带驱动轴承座，经加强万向轴带动模块化激振器运转；偏心块旋转产生离心激振力，使筛箱产生圆形振动轨迹；物料在倾斜筛面上做抛掷运动，小于筛网孔径的物料透筛落下，大颗粒物料沿筛面持续向前输送，实现物料分级筛分；可调节配重、皮带轮、筛机倾角，改变振幅、频率与筛分效果。
1.动力挠性传动：
电机经 V 带、轴承座、万向轴传递动力，挠性传动隔离振动冲击，保护电机部件。
2.激振器产生振源：
万向轴带动偏心块式模块化激振器高速旋转，偏心块产生离心激振力。
3.筛箱圆形振动：
激振器轴系处于设备重心位置，带动筛箱形成稳定圆形振动轨迹。
4.物料抛掷筛分：
筛箱倾斜振动，物料在筛面被持续抛掷，细料透过筛网完成分级，粗料向前输送排出。
5.参数灵活可调：
增减配重块调节振幅，更换皮带轮调整振动频率，调整整机倾角，适配不同物料筛分需求。
| 型 号 Model | 筛网尺寸 （mm） | 筛面层数 Layers | 筛孔尺寸 Screen mesh （mm） | 最大进料尺寸 Max feed size （mm） | 处理能力 Capacity （t/h） | 电机功率 Power （kW） | 振动频率 Vibrating frequency （r/min） | 双振幅 Double Amplitude （mm） |
| 2YK1548 | 4800×1500 | 2 | 3-80 | 100 | 30-200 | 15 | 750-950 | 6-9 |
| 3YK1548 | 3 | 3-80 | 100 | 18.5 | 6-9 | |||
| 4YK1548 | 4 | 3-80 | 100 | 18.5 | 6-9 | |||
| 2YK1848 | 4800×1800 | 2 | 3-80 | 100 | 50-250 | 18.5 | 750-950 | 6-9 |
| 3YK1848 | 3 | 3-80 | 100 | 22 | 6-9 | |||
| 4YK1848 | 4 | 3-80 | 100 | 30 | 6-9 | |||
| 2YK1860 | 6000×1800 | 2 | 3-80 | 100 | 60-300 | 18.5 | 750-950 | 6-9 |
| 3YK1860 | 3 | 3-80 | 100 | 22 | 6-9 | |||
| 4YK1860 | 4 | 3-80 | 100 | 37 | 6-9 | |||
| 2YK2160 | 6000×2100 | 2 | 3-80 | 100 | 80-400 | 22 | 750-950 | 6-9 |
| 3YK2160 | 3 | 3-80 | 100 | 30 | 6-9 | |||
| 4YK2160 | 4 | 3-80 | 100 | 37 | 6-9 | |||
| 2YK2460 | 6000×2400 | 2 | 5-80 | 200 | 100-500 | 30 | 750-950 | 6-9 |
| 3YK2460 | 3 | 5-80 | 200 | 37 | 6-9 | |||
| 4YK2460 | 4 | 5-80 | 200 | 6-9 | ||||
| 2YK2475 | 7500×2400 | 2 | 3-80 | 200 | 100-500 | 30 | 750-950 | 6-9 |
| 3YK2475 | 3 | 3-80 | 200 | 37 | 6-9 | |||
| 4YK2475 | 4 | 3-80 | 200 | 37 | 6-9 | |||
| 2YK2870 | 7000×2800 | 2 | 3-80 | 200 | 100-700 | 2×30 | 750-950 | 6-9 |
| 3YK2870 | 3 | 3-80 | 200 | 2×30 | 650-850 | 6-9 | ||
| 4YK2870 | 4 | 3-80 | 200 | 2×37 | 650-850 | 6-9 | ||
| 2YK3072 | 7200×3000 | 2 | 3-80 | 200 | 150-800 | 2×30 | 650-850 | 6-9 |
| 3YK3072 | 3 | 3-80 | 200 | 2×37 | 6-9 | |||
| 4YK3072 | 4 | 3-80 | 200 | 2×37 | 6-9 | |||
| 2YK3272 | 7200×3200 | 2 | 3-80 | 200 | 150-800 | 2×37 | 650-850 | 6-9 |
| 3YK3272 | 3 | 3-80 | 200 | 2×37 | 6-9 |
每一套投产的生产线，都是对设备性能最直观的检验。我们根据物料特性、产能需求定制成套解决方案，服务众多客户完成加工项目。
