XHP多缸液压圆锥破碎机

产量

3-500T/H

进料粒度

≤1020MM

多缸液压圆锥破适用于金属矿山、砂石骨料、基建交通、水泥建材、冶金化工等领域，可破碎花岗岩、玄武岩、河卵石、铁矿石等中高硬度物料，多用于生产线中碎、细碎作业，产出粒形优质骨料。

产品介绍

液压圆锥破碎机是集机械、液压、电气、智能控制于一体的现代化中细碎破碎设备。设备采用液压系统替代传统弹簧结构，可自动化完成排料口调整、过铁保护与清腔作业。依托层压破碎原理，配合多点液压控制匹配动锥摆动频率与冲程，物料在破碎腔内经多次挤压冲击，可稳定处理中高硬度物料，成品粒形均匀，立方体骨料占比良好。配套智能控制系统实时监测运行参数，适配工况调整工作状态，在保障破碎效率的同时优化能耗。凭借智能操作、产能稳定、运行可靠等特点，液压圆锥破碎机常用于大中型矿山与砂石骨料生产线，作为核心中细碎设备。

产品优势

中鑫重工全系列圆锥破碎机，采用层压破碎工艺，搭配专用破碎腔与匹配转速；配置液压保护、液压清腔系统，液压马达调节排料口，可旋出调整环检修衬板，适配各类高硬度矿石砂石破碎，厂家直供，支持定制化选型配套。

层压破碎设计，优化破碎比与成品粒形

采用层压原理设计专用破碎腔，搭配适配转速，提升破碎比与产量，增加成品骨料立方体含量。

液压保护 + 液压清腔，自动化程度高

具备液压保护、液压清腔功能，遇到过铁或闷车工况可液压起顶、自动排料，简化维修工作，降低维护成本。

液压马达调节排料口，调节便捷

依靠液压马达驱动大齿轮转动，带动定锥衬板升降，以此实现排料口尺寸调节。

可旋出调整环，方便衬板更换与检修

通过液压马达带动调整环旋出，便于衬板更换以及设备检修作业。

节能降耗，运营成本可控

高效传动系统，吨电耗降低 8%~12%，助力综合运营成本下降。

工作原理

XHP 多缸液压圆锥破碎机是硬质物料中碎、细碎的典型破碎设备。核心工作部件为定锥衬板（轧臼壁）和动锥衬板（破碎壁）两组截锥体。工作时动锥沿内表面做旋摆运动，动锥靠近定锥，物料受挤压、弯曲破碎；动锥远离定锥，破碎后的物料依靠重力从锥底排出，破碎、卸料连续循环进行。

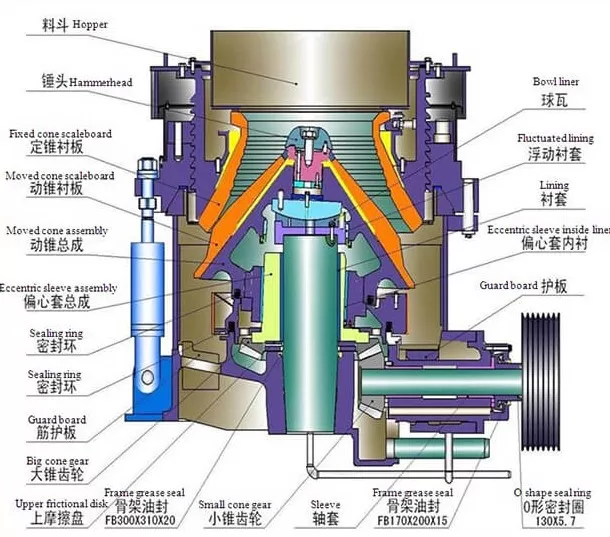

XHP多缸液压圆锥破核心组成部件

1. 主机架与传动系统：

主体采用高强度铸钢整体铸造结构，承载能力强、刚性好；电机带动皮带轮，经传动轴输入动能，保障设备稳定运行。

2. 偏心轴套与动锥总成：

偏心轴套带动动锥旋摆，动锥与定锥形成层压破碎腔，破碎比合理、出料粒形良好，属于设备核心工作部件。

3. 多缸液压装置：

多组液压缸安装在上下机架与支撑套之间，XHP 系列配置多支保险油缸（常规配置 6 支保险油缸，XHP800 配备 9 支）。油缸提供破碎力，兼具过铁保护、清腔功能，作业时缓冲硬料带来的支撑套冲击。

4. 衬板与给料装置：

衬板采用高锰钢耐磨材质，耐用性良好；优化给料装置实现均匀布料，改善破碎效率与成品质量。

产品展示

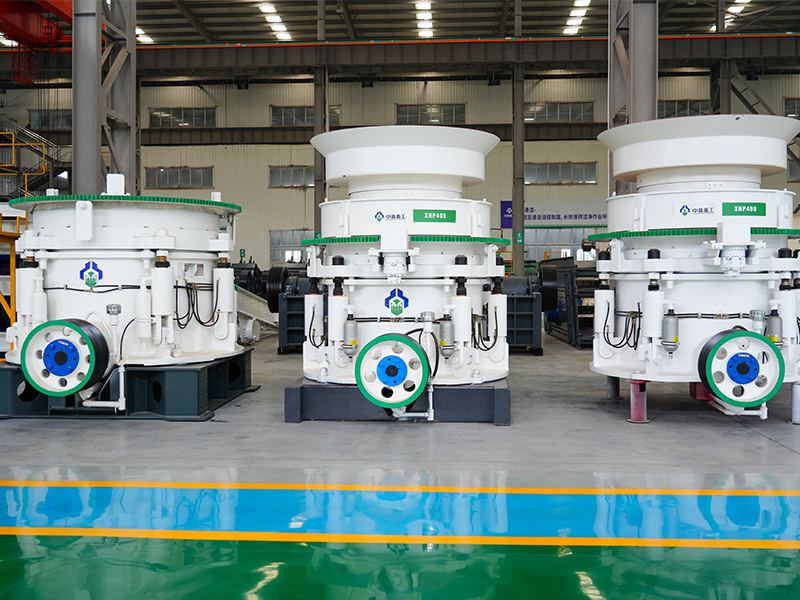

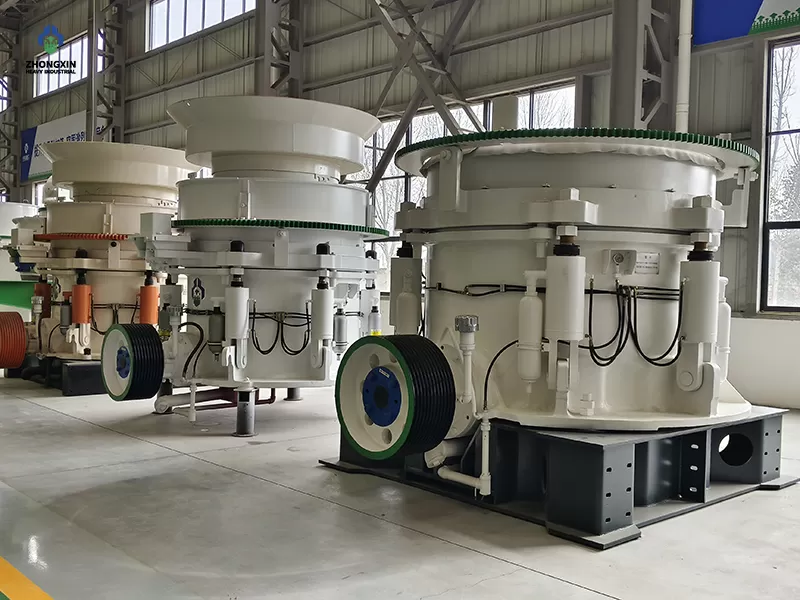

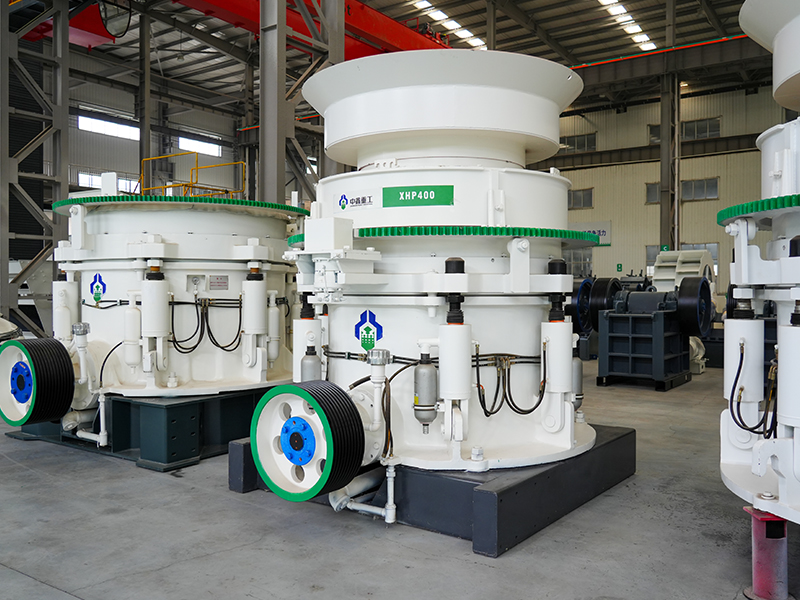

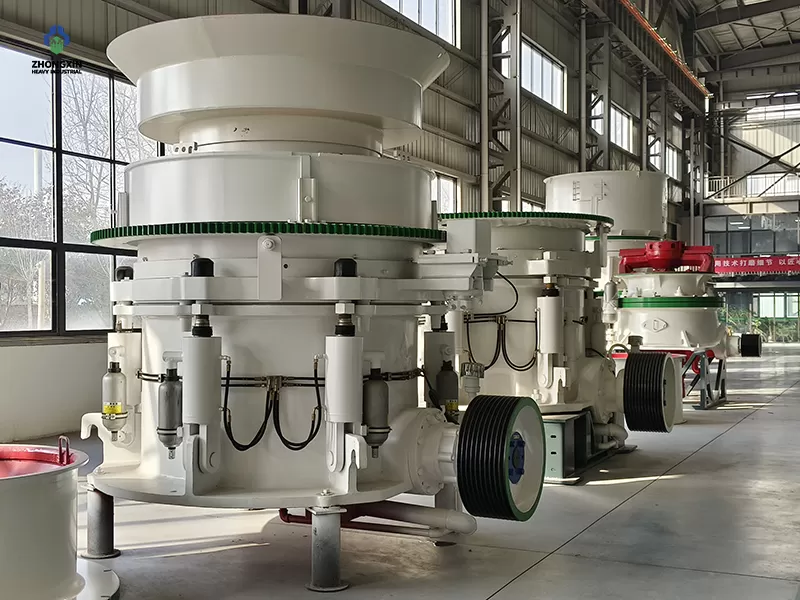

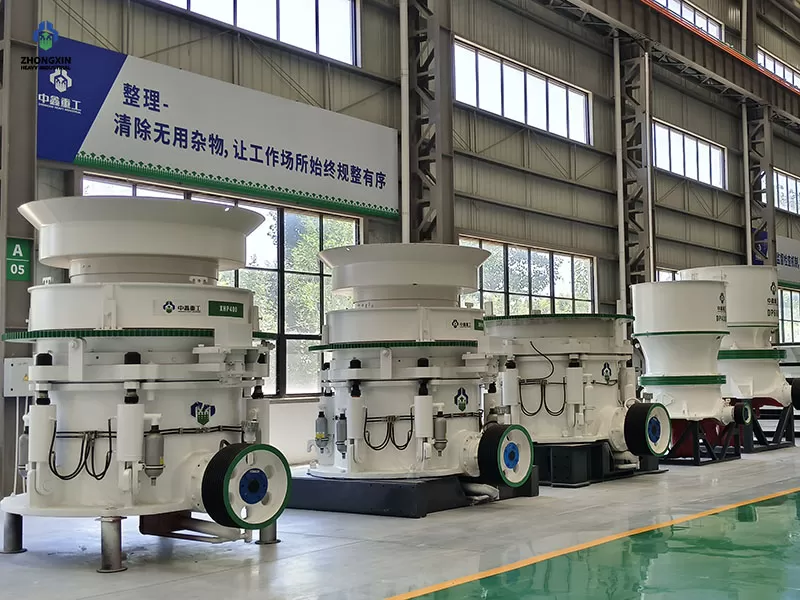

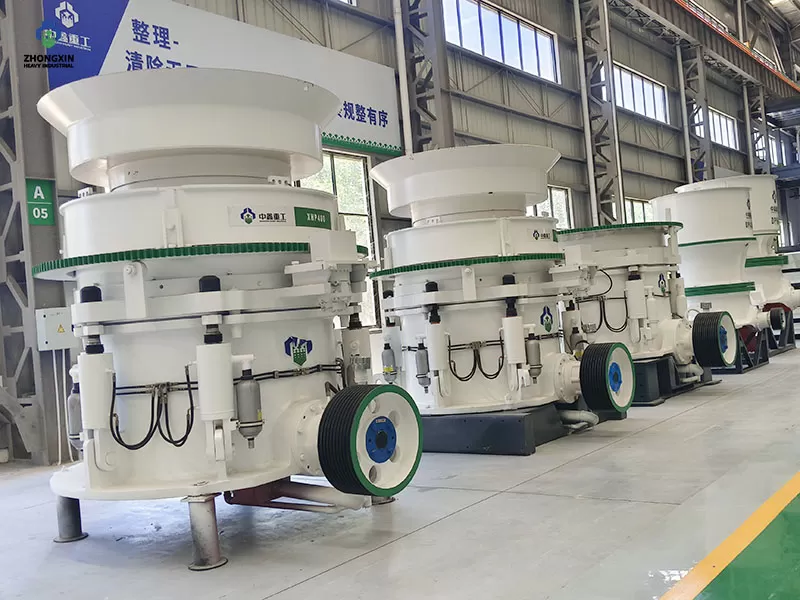

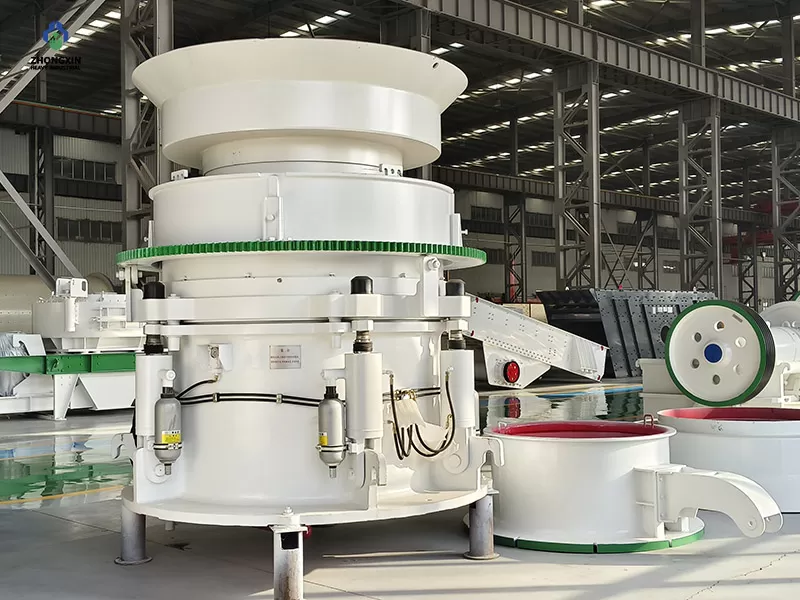

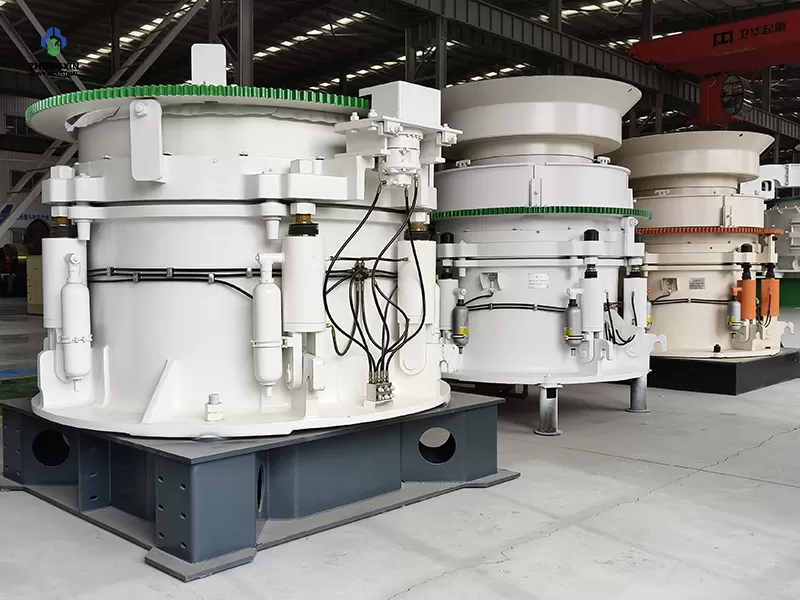

多缸液压圆锥破

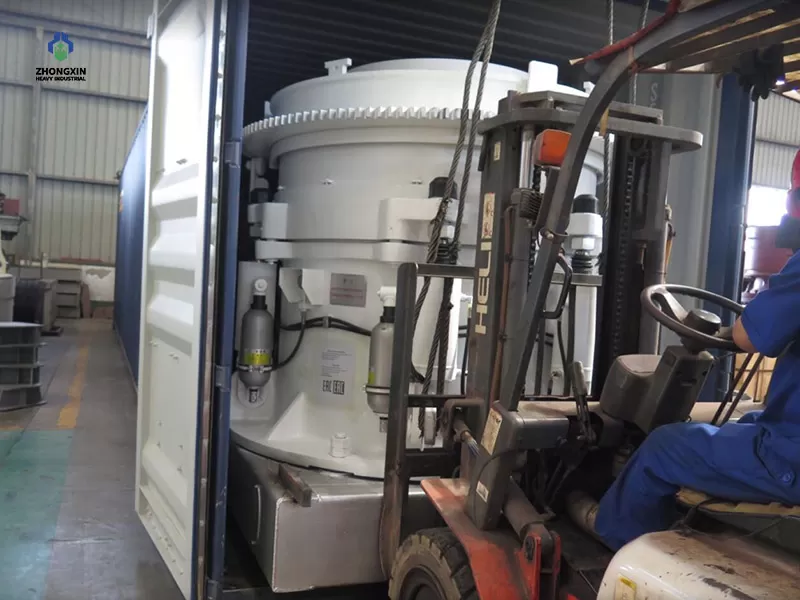

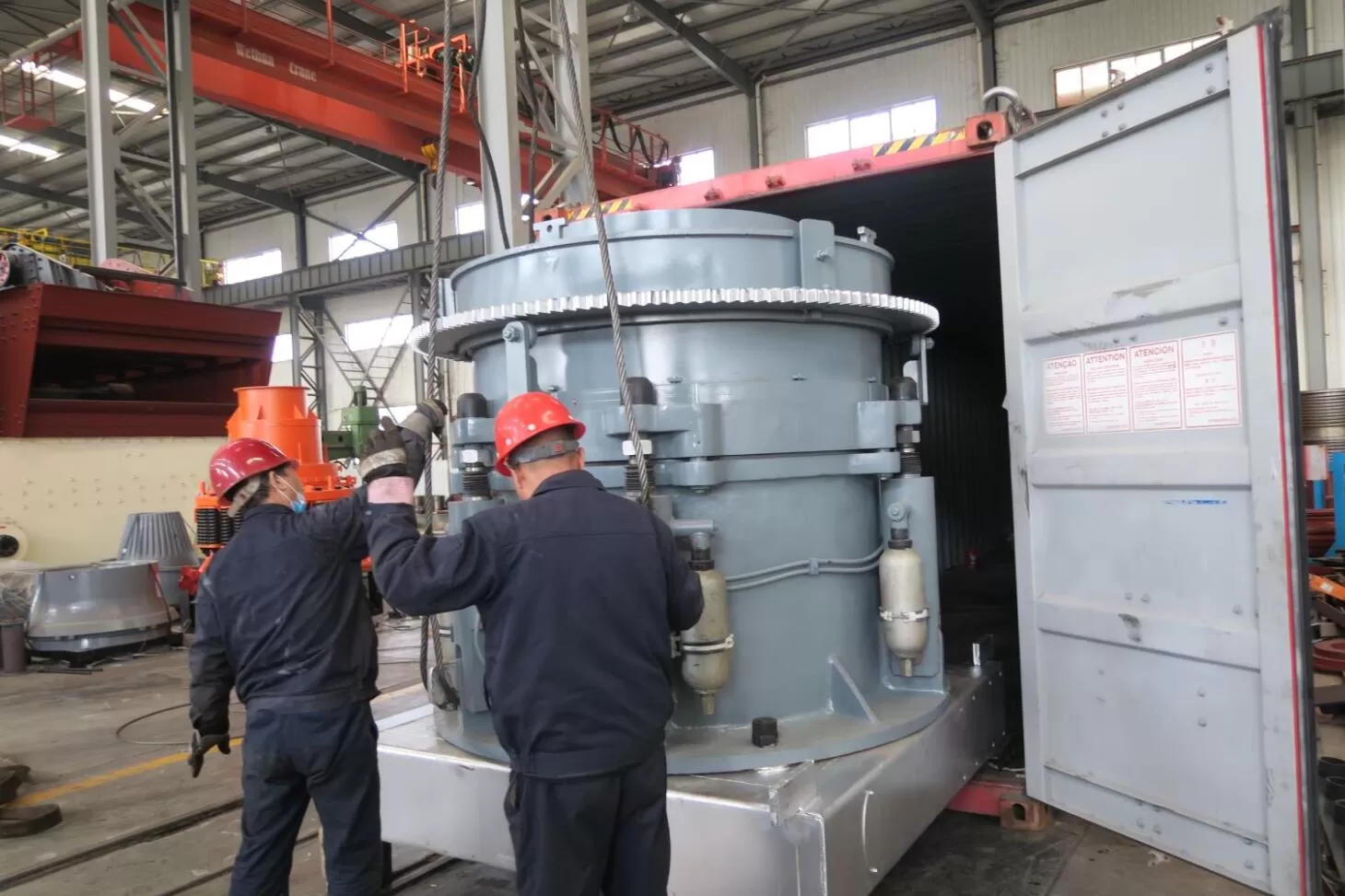

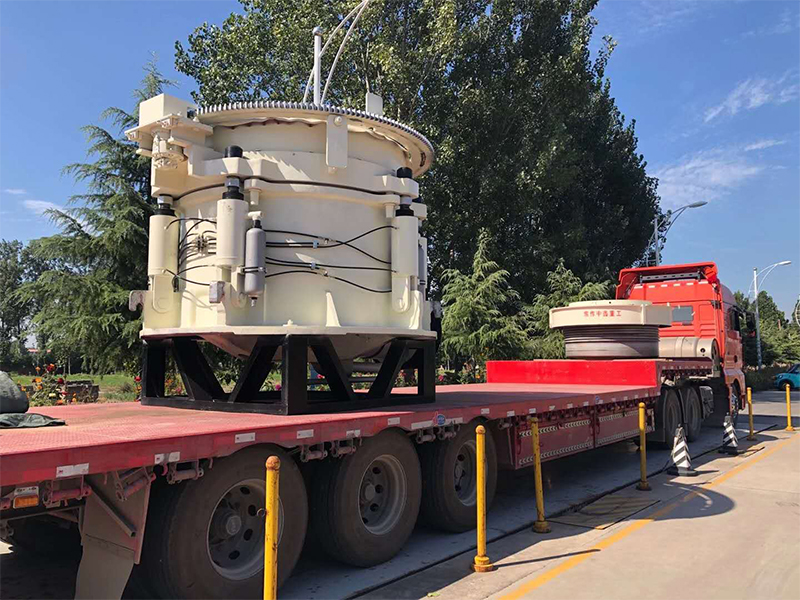

圆锥破发货

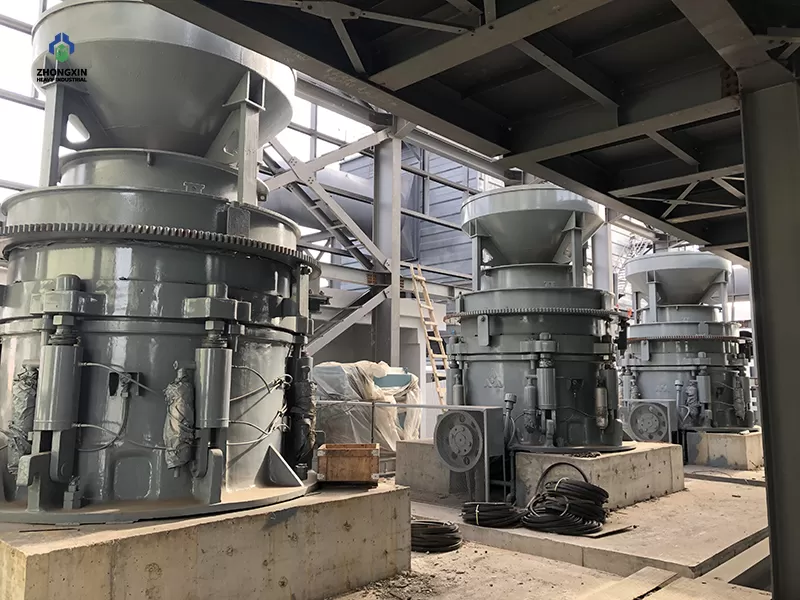

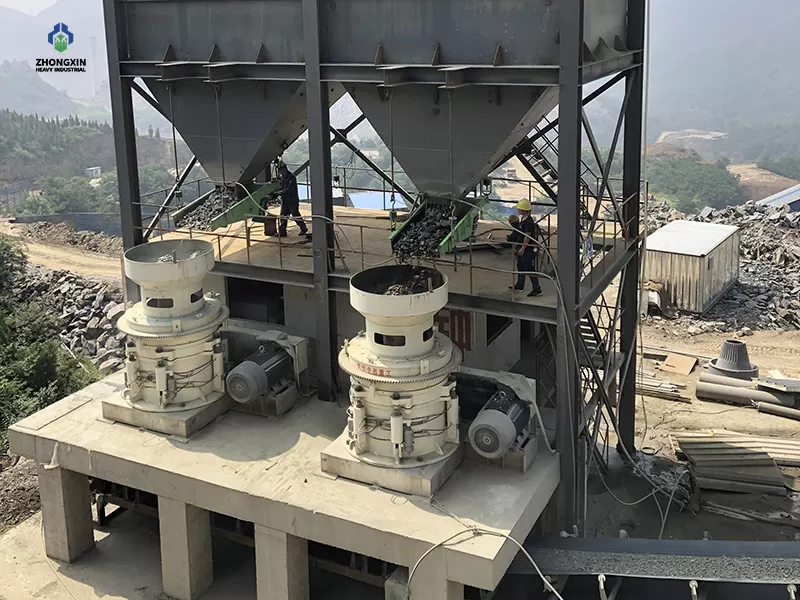

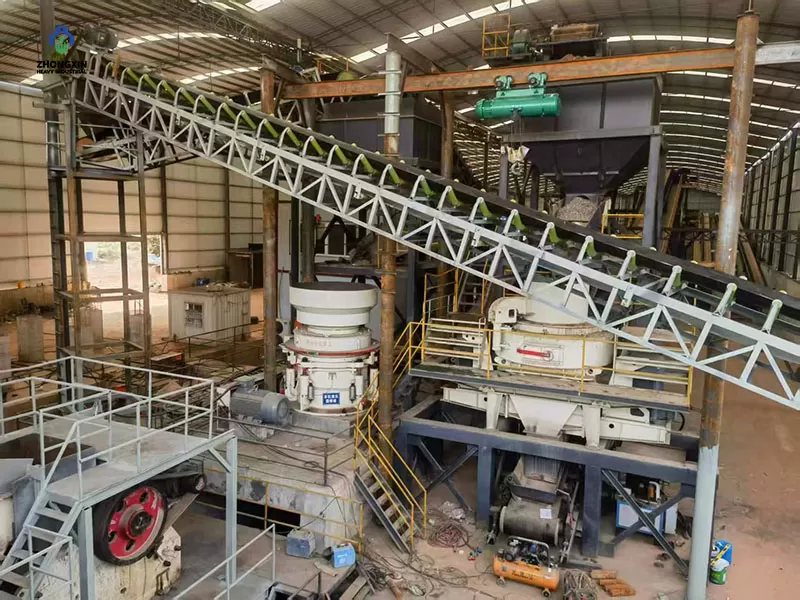

多缸圆锥破现场

技术参数

型号	破碎腔型	标准型		短头型		功率 (kw)	生产能力 (t/h)	总重量 (t)
型号	破碎腔型	给料口尺寸 (mm)	排料口尺寸 (mm)	给料口尺寸 (mm)	排料口尺寸 (mm)	功率 (kw)	生产能力 (t/h)	总重量 (t)
XHP200	超粗(BC)			86	10	132-200	90-250	14
	粗(C)	185	19	76	10	132-200	90-250	14
	中(M)	150	13	51	6	132-200	65-175	14
	细(EF)	109	13	38	3	132-200	36-120	14
	超细(BF)			30	6	132-200	27-90	14
XHP300	超粗(BC)	230	25			180-250	115-440	19.96
	超粗(BC)	230	25			180-250	115-440	19.96
	粗(C)	210	25	86	10	180-250	95-380	19.96
	中(M)	180	16	60	6	180-250	75-280	19.96
	细(EF)	132	16	45	3	180-250	50-200	19.96
XHP400	超粗(BC)	295	31			280-355	170-660	28.72
	粗(C)	250	31	109	13	280-355	145-545	28.72
	中(M)	210	20	76	6	280-355	115-430	28.72
	细(EF)	150	20	51	3	280-355	75-270	28.72
	超细(BF)			30	6	280-355	140-630	28.72

客户案例

每一套投产的生产线，都是对设备性能最直观的检验。我们根据物料特性、产能需求定制成套解决方案，服务众多客户完成加工项目。

吉利XHP300石料生产线
