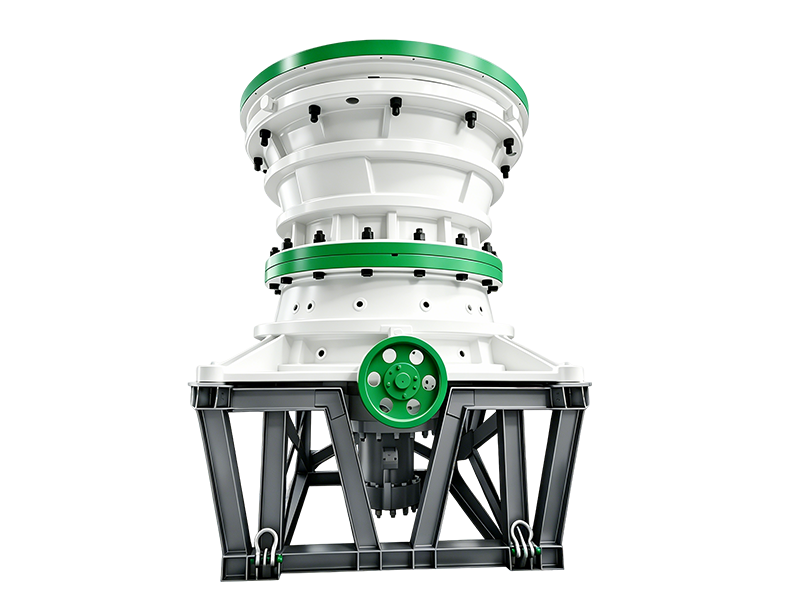

PXH 系列旋回式破碎机集成机械、液压、电气、自动化与智能控制多项技术，属于大产能智能化粗碎设备。对比传统旋回破碎机，设备破碎效率优良，运维成本更低，排料口调节便捷，可为矿山骨料项目提供智能化大产能粗碎方案，多用于大型石料厂、矿山的第一道粗碎作业。
PXH 旋回式破碎机采用重载一体化结构，配置液压调节与过铁保护系统，防尘密封设计完善，部件拆装便捷；机架、主轴、衬板等核心件选材扎实，运行振动小，适配各类复杂粗碎工况。
PXH 旋回破碎机由电机驱动水平轴，经齿轮副带动偏心套旋转，偏心套驱动动锥做圆周旋摆运动，石料在破碎腔内受到持续挤压完成破碎；动锥底部液压缸可带动动锥升降，实现排料口与出料粒度调节；遇到不可破碎铁块等杂物，液压缸自动下放动锥释放异物，实现过铁保护。
1. 动力传动：
电机带动水平轴转动，通过大小齿轮驱动偏心套旋转。
2. 动锥旋摆破碎：
偏心套带动动锥做圆周摆动，石块在破碎腔内连续挤压破碎。
3. 液压调节排料口：
底部液压缸驱动动锥上下移动，调整排料口大小，控制成品粒度。
4. 液压过铁保护：
铁块等不可破碎物料进入破碎腔，液压缸自动下放动锥释放异物。
5. 连续排料：
物料破碎至合格粒度后，从破碎腔下部持续排出，完成粗碎作业。
| 破碎机 规格 | 给料口 mm(in) | 小齿轮 RPM | 最大功率 kW（HP） | 125mm (5.0’’) | 140mm (5.5") | 150mm (6.0’’) | 165mm (6.5’’) | 175mm (7.0’’) | 190mm (7.5’’) | 200mm (8.0’’) | 215mm (8.5’’) | 230mm (9.0’’) | 240mm (9.5’’) | 250mm (10.0’’) |
| 42-65 | 1065 (42) | 600 | 375 (500) | — | 2010 (2220) | 2335 (2575) | 2515 (2775) | 2870 (3165) | — | — | — | — | — | — |
| 50-65 | 1270 (50) | 600 | 375 (500) | — | — | 2395 (2645) | 2780 (3065) | 2935 (3240) | — | — | — | — | — | — |
| 54-75 | 1370 (54) | 600 | 450 (600) | — | — | 2885 (3185) | 2985 (3295) | 3145 (3470) | 3335 (3680) | 3485 (3845) | — | — | — | — |
| 62-75 | 1575 (62) | 600 | 450 (600) | — | — | 2890 (3190) | 3615 (3985) | 3815 (4210) | 4205 (4640) | 4330 (4775) | — | — | — | — |
| 60-89 | 1525 (60) | 600 | 600 (800) | — | — | — | 4195 (4625) | 4540 (5005) | 5080 (5600) | 5295 (5840) | 5530 (6100) | 5805 (6400) | — | — |
| 60-110E | 1525 (60) | 600 | 1200 (1600) | — | — | — | — | 5535 (6100) | 6945 (7655) | 7335 (8085) | 7570 (8345) | 8280 (9130) | 8595 (9475) | 8890 (9800) |
| 破碎机规格 | 破碎机重量 | 横梁总成 | 上机架总成 | 主轴总成 | 下机架总成 | 主轴位置控制总成 | 偏心总成 | |
| 42-65 | kg | 119,750 | 20,500 | 36,330 | 23,130 | 29,570 | 4,040 | 3,080 |
| 50-65 | kg | 153,300 | 30,840 | 54,880 | 28,120 | 29,570 | 4,040 | 3,080 |
| 54-75 | kg | 242,220 | 38,100 | 85,050 | 38,560 | 62,140 | 5,400 | 5,720 |
| 62-75 | kg | 298,460 | 69,850 | 109,320 | 42,180 | 62,240 | 5,400 | 5,720 |
| 60-89 | kg | 398,250 | 65,320 | 154,680 | 66,220 | 82,780 | 10,430 | 8,940 |
| 60-110E | kg | 553,383 | 103,964 | 169,010 | 103,874 | 114,986 | 21,275 | 17,900 |
